在患者口中制取完硅橡胶模型后，相信一般情况下口腔医生均会对印模制取情况进行检查，看下表面是否完好？是否存在一些缺陷？哪些情况的缺陷是需要进行重新取模，哪些情况的缺陷是可以直接寄出的？在此，小编会对其进行详细的讲解：

一、无托盘

此类缺陷情况出现率不高，临床医生易检查，只要有此类情况发生的硅橡胶，请勿寄出，需使用时代天使提供的专用托盘重新取模哦。

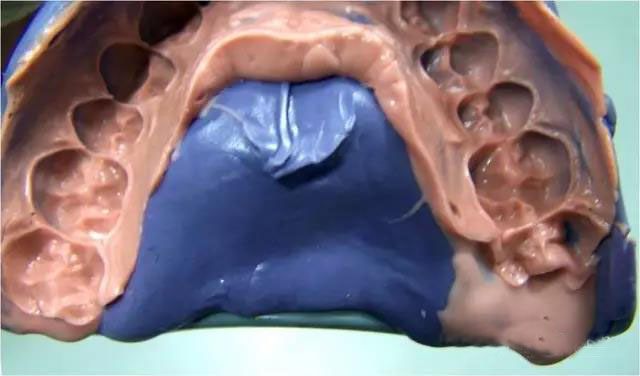

二、印模材料与托盘分离

若脱模位置不在牙体处，且面积较小，可用胶水固位后寄出。若出现在牙体处，或脱模面积较大者，需重取硅胶后寄出。

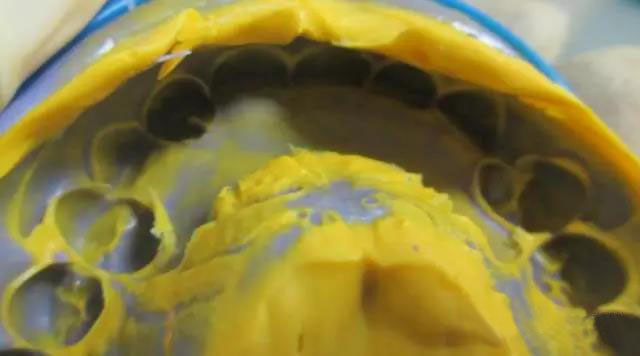

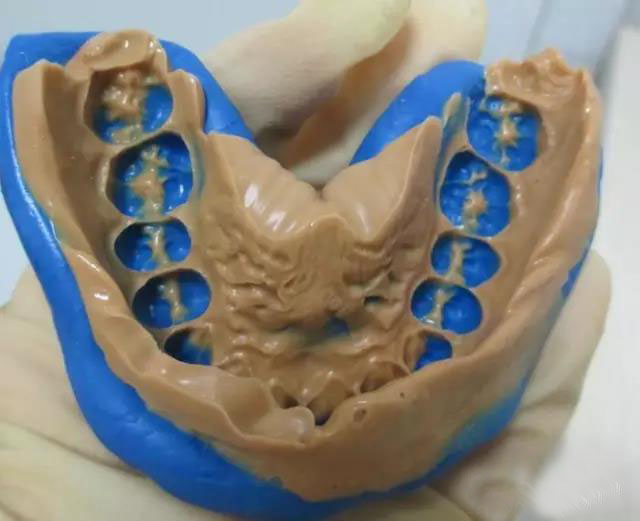

三、牙列部位无终印模覆盖

因初印模材料的特性，取模后很难保证牙体形态的清晰准确，临床在检查硅胶印模时若发现牙体形态不清晰，特别是表现在牙龈缘线部位模糊时，也是需要重新取模的。

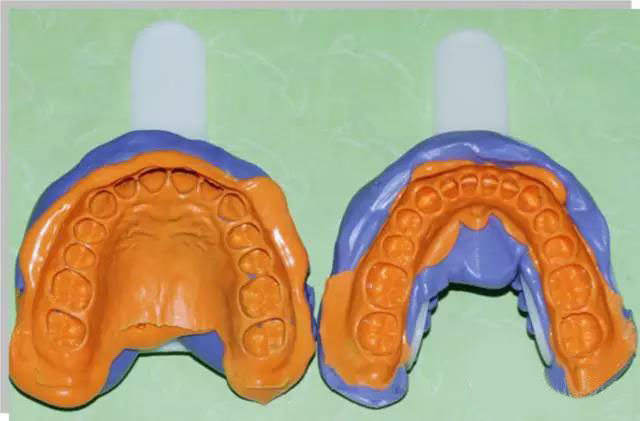

四、磨牙未取全

此类缺陷情况发生频率较高，临床医生可结合矫治方案来评估此类缺陷是否需重取。对于磨牙关系保持且已取到最后一颗牙冠1/2者，不需要重取，若磨牙需设计移动而未取全者请重新取模。同时，此类缺陷发生时，也请各位医生在委托加工单或中期反馈表中注明磨牙关系是否保持，避免硅胶验收时方案不明而出具缺陷说明反馈至临床。

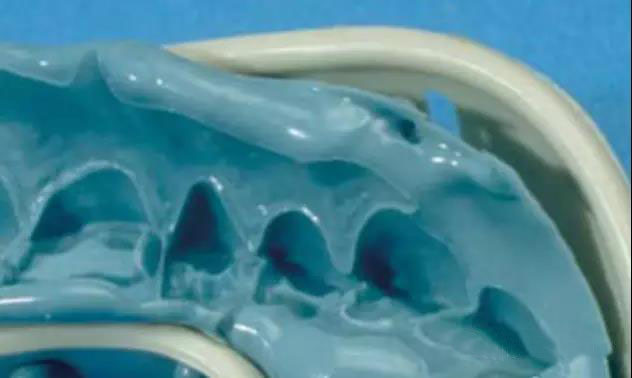

五、初、终印模处出现分层、褶皱

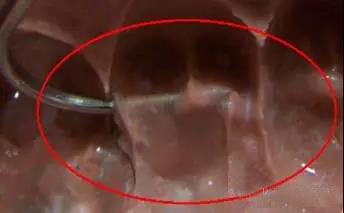

初、终印模一般情况下是两种颜色的材料，临床检查硅胶时，如果有些部位分色较明显，可用探针检查其边缘过渡是否平滑，若发现两种材料未能很好的结合或出现台阶时，请重新取模。

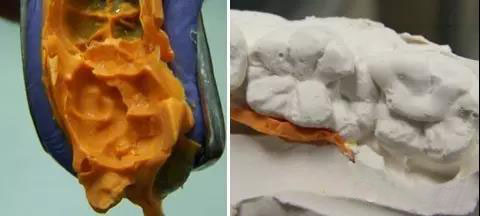

六、牙体形态短缺

有时因为印模咬的深度不够或印模用量不足等原因，会造成牙体形态的短缺。临床医生检查时，可根据牙龈缘线情况来评估是否重取，单颗牙1/3以下缺损后期可修整，可不重取。

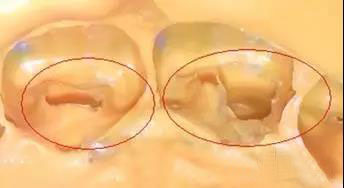

七、气泡、空腔、印模咬穿现象

这三项也是较常见的缺陷问题，可根据缺陷存在的牙体位置来判断是否重取。一般只要不产生在切角、牙尖，面积较小者均是可后期修整，不需要重取。

• 气泡

• 空腔

• 咬穿

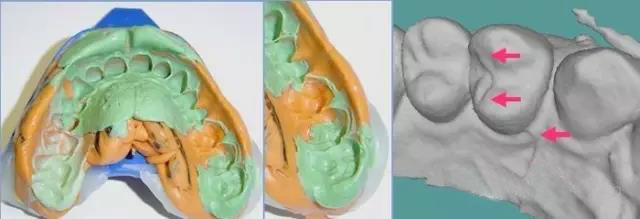

八、牙列部位印模发生变形

表面若发现有明显变形处需请临床重取，若有与正常牙体解剖形态不符合处，可以参照患者口内实际形态进行确认，若患者存在畸形牙，同时，也请临床在委托加工单中备注牙位或提供的口内照中确保该牙位拍摄清晰，硅胶验收时公司需参照相关资料来判断是否为缺陷。

九、印模固化不完全

印模表面出现混色不均匀时，请临床用探针检查其硬度，如发现固化不完全的情况，请重取硅胶。

十、活动义齿未摘除

请临床医生在取模前先摘除活动义齿哦，此项也是必须重取硅胶的

最后的最后，如果存在缺陷的半口硅胶不需要进行矫治，在不影响咬合的情况下也是可以寄出的，请临床在委托加工单或中期反馈表中注明仅上颌/下颌矫治，硅胶验收时可参照该资料进行缺陷的评估。同时，也请临床医生对患者进行洗牙操作后，再取硅胶模型，使后期矫治器能更好的与牙面贴合。
