使用聚合物基双固化树脂在牙齿上粘接 BioPAEK 修复体

1.将 BioPAEK 修复体表面清洁后，在需要粘接树脂的部位使用直径 110µm 氧化铝颗粒，0.35MPa 压力距离 1cm 均匀喷砂 15 秒，吹 1 分钟。

2.使用登泰克牙科粘接剂均匀涂布于喷砂部位，等待 10 秒，使用无水无油的气枪轻吹 5 秒，各点位均匀光照 20 秒。（注：严格按照规定时间进行操作）防止水和唾液对粘接面的污染。

3.酸蚀牙齿的表面，清洗并轻风吹拂去除多余的水，保持牙体稍微湿润（注：具体酸蚀时间按照厂家说明书操作）。

4.使用登泰克牙科粘接剂均匀涂布于酸蚀后的牙齿表面，等待 10 秒，使用无水无油的气枪轻吹 5 秒，各点位均匀光照 20 秒。（注：

严格按照规定时间进行操作）防止水和唾液对粘接面的污染

5.如需用混合输送头就将其安装到双管注射器上挤出水门汀（先挤出 2-3mm 并丢弃，因为这两管组份可能混合的不均匀）。小心地重新将盖帽套到注射器上。避免两管组份的交叉混染，致使产品性状发生变化。

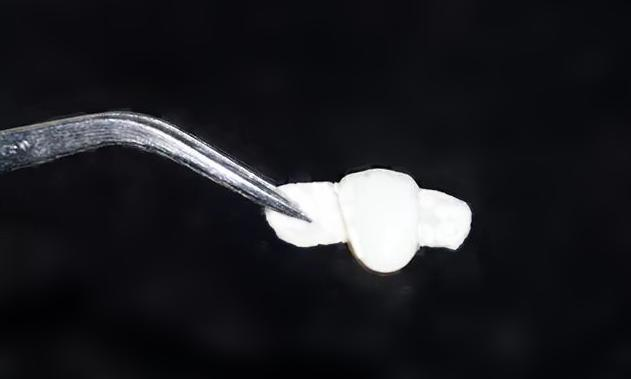

6.将聚合物基双固化树脂涂到 BioPAEK 修复体粘接面处，并将其在牙齿上进行固位。

7.去除修复体边缘过多的双固化树脂，为保持牙冠上的压力，在邻间的地方使用牙线；如果多余的聚合物基双固化树脂没有去除，可能会黏结到邻间的牙齿。

8.如果必要，将缝隙封闭糊剂涂到暴露的边缘上，避免形成抗氧层。

9.光固化边缘。对于修复体和义齿接缝处进行光照固化，各点位均匀光照 20 秒，维持正压 5 分钟。双固化树脂约在 5min 后可完全自我固化。
